एलईडी प्रकाश व्यवस्था के लिए नवागंतुकों के लिए एसएमडी चिप का बुनियादी ज्ञान

SMD का मतलब सरफेस माउंटेड डिवाइस है और वर्तमान में यह सबसे ज्यादा स्वागत योग्य एलईडी पैकेज टाइप है। मुद्रित सर्किट बोर्ड (पीसीबी) पर एसएमडी चिप्स को माउंट करने के लिए सतह पर चढ़कर प्रौद्योगिकी (एसएमटी) का उपयोग करके एसएमडी एलईडी रोशनी का उत्पादन किया जाता है।

एसएमडी चिप्स विभिन्न प्रकार के फ्लैट-स्क्वायर आकार और आकारों के लिए डिज़ाइन किए गए हैं, जिनमें कई प्रकार हैं। सबसे सामान्य प्रकार के SMD चिप हैं: 3528, 5050, 2835, 3014, 4014, 3020, 5730, 3030 और 3535। यह संख्या चिप के आकार का संकेत देती है, उदाहरण के लिए, 3528 आकार 3.5 मिमी 2.8 मिमी के साथ चिप के लिए है। (एसएमडी चिप्स में से कुछ को बहुत छोटे आकार के साथ बनाया जा सकता है और सेल फोन और लैपटॉप कंप्यूटर की संकेतक रोशनी के रूप में इस्तेमाल किया जा सकता है। स्क्रीन बंद होने के बाद सेल फोन की थोड़ी सी रोशनी एक छोटे एसएमडी चिप द्वारा संचालित होती है।)

एसएमडी चिप एलईडी उद्योग के लिए एक बहुत ही महत्वपूर्ण विकास है क्योंकि एक ही चिप पर 3 डायोड लगाने की क्षमता है। जब एक चिप में लाल, हरे और नीले रंग का डायोड शामिल होता है, तो इसमें आरजीबी क्षमता होती है और आप चिप पर प्रत्येक व्यक्तिगत डायोड से आउटपुट के स्तर को समायोजित करके अपने इच्छित किसी भी रंग का निर्माण कर सकते हैं। यदि 3 समान डायोड के साथ चिप, यह आउटपुट लुमेन को बढ़ाएगा। उदाहरण के लिए, 3528 में केवल एक डायोड होता है, जबकि इसकी चिप पर 5050 में 3 डायोड होते हैं, इस प्रकार 5050 में सिंगल चिप पर RGB क्षमता होती है और 3528 के 3 गुना आउटपुट लुमेन होते हैं। (4 में से तैयार 5050 में RGB {{11}) है क्षमता और 3528 के 4 गुना उत्पादन लुमेन।)

डीआईपी चिप के लिए डिज़ाइन किए गए केवल दो संपर्कों के विपरीत, एसएमडी चिप्स में 2, 4 या 6 संपर्क (पिन कहा जाता है) हो सकता है, जो एसएमडी चिप्स पर डायोड की मात्रा पर निर्भर करता है। एसएमडी चिप के लिए, प्रत्येक डायोड के लिए एक व्यक्तिगत सर्किट होता है और प्रत्येक व्यक्तिगत सर्किट को 2 पिन के साथ डिज़ाइन किया जाता है। उदाहरण के लिए, इसकी चिप पर 5050 में 3 डायोड हैं, इस प्रकार इसमें 6 पिन हैं। (5050 RGB + W प्रकार को कुल 8 पिन के साथ 4 डायोड मिलते हैं।)

प्रत्येक SMD चिप की बिजली की खपत (W) और आउटपुट लुमेन (LM) की तुलना निम्न चार्ट के रूप में सूचीबद्ध है:

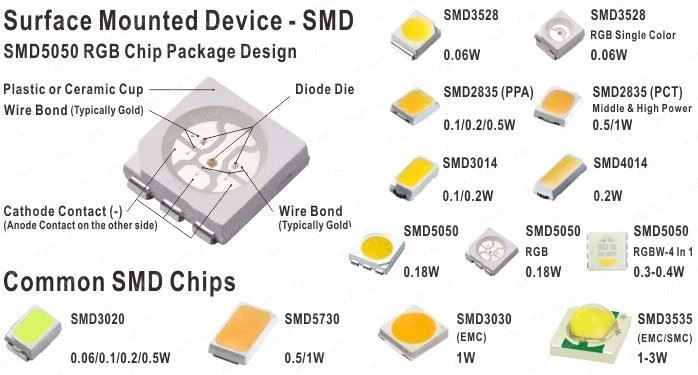

एसएमडी चिप बिजली की खपत (डब्ल्यू / पीसी) जीजी amp; आउटपुट लुमेन (LM / PC)

3528 0.06W, 6 - 9LM, हमेशा कम बिजली के उद्देश्य के लिए डिज़ाइन किया गया

5050 0.18W, 18 - 27LM, मुख्य रूप से कम बिजली के उद्देश्य के लिए डिज़ाइन किया गया

लेकिन वर्तमान में मध्यम शक्ति (0.5W) और उच्च शक्ति (1-3W) विशेष रूप से RGB और RGB + W प्रकार के लिए विकसित की गई है

2835 0.1 डब्ल्यू, 10 - 15 एलएम;

कम बिजली उद्देश्य के लिए 0.2W, 20 - 30LM

मध्य शक्ति के लिए 0.5 डब्ल्यू, 50 - 65 एलएम

उच्च शक्ति के लिए 1W, 100 - 130LM

3014 0.1 डब्ल्यू, 9 - 13 एलएम;

0.2W, 18-24LM, हमेशा उच्च चमक सुविधा के साथ कम बिजली के उद्देश्य के लिए

4014 0.2 डब्ल्यू, 24 - 26 एलएम, हमेशा कम बिजली के उद्देश्य के लिए

3020 0.06W, 7 - 8LM;

0.1 डब्ल्यू, 9 - 11 एलएम;

0.2W, 18 - 24LM, कम बिजली उद्देश्य के लिए

0.5W, 50 - 60LM, मध्य शक्ति उद्देश्य के लिए हमेशा EMC रिफ्लेक्टर के साथ

5730 0.5 डब्ल्यू, 45 - 60 एलएम, मध्य शक्ति उद्देश्य के लिए मुख्य

उच्च शक्ति के लिए 1W, 90 - 120LM

3030 1W, 100 - 130LM, हमेशा उच्च शक्ति उद्देश्य के लिए

3535 1 - 3 डब्ल्यू, - एलएम, हमेशा ईएमसी या एसएमसी रिफ्लेक्टर के साथ उच्च शक्ति उद्देश्य के लिए

उपरोक्त चार्ट के माध्यम से आप आसानी से एसएमडी एलईडी रोशनी की शक्ति और आउटपुट लुमेन की गणना कर सकते हैं। विभिन्न प्रकार के एसएमडी चिप्स और उनके सही लुमेन के लिए यह चार्ट, लेकिन एलईडी तकनीक विकसित हो रही है, निकट भविष्य में डेटा को बदला जा सकता है।

चार्ट से, बिजली की खपत (W / PC) के अनुसार, SMD चिप्स को 3 वर्गों में विभाजित किया जा सकता है, जो निम्न शक्ति (GG lt; 0.5W / PC), मध्यम शक्ति (0.5-1W) और उच्च शक्ति (GG gt) हैं। ; 1W)। एसएमडी चिप के लिए, जितनी अधिक शक्ति होगी, उतनी ही अधिक गर्मी होगी और काम करते समय यह जितना अधिक तापमान होगा। फिर एसएमडी चिप के परावर्तक का उच्च तापमान प्रतिरोध कर सकता है, लंबे समय तक जीवन-अवधि एसएमडी चिप प्राप्त करेगा। इस प्रकार परावर्तकों की गुणवत्ता एसएमडी चिप के जीवन-काल को बहुत प्रभावित करती है। इसलिए अलग-अलग शक्ति स्तरों के लिए अलग-अलग रिफ्लेक्टर की आवश्यकता होती है। एसएमडी चिप्स के लिए मुख्य परावर्तक सामग्री पीपीए (पॉलीफ़्थेलैमाइड), पीसीटी (पॉलीसाइक्लोहाइलीन-डिमेथिलीन टेरेफ्थेलेट्स), ईएमसी (एपॉक्सी मोल्डिंग मोल्डिंग) जीजी amp हैं; एसएमसी (सिलिकॉन मोल्डिंग यौगिक)।

इन 4 रिफ्लेक्टरों की तुलना निम्नलिखित चार्ट के रूप में की गई है:

पीपीए - थर्मोप्लास्टिक

लाभ: उच्च चमक=95%, अच्छा ढाला, सस्ती सामग्री लागत

नुकसान: गर्मी और प्रकाश का खराब प्रतिरोध

ऑपरेटिंग पावर (डब्ल्यू / पीसी): जीजी लेफ्टिनेंट; 0.5 डब्ल्यू

पीसीटी - थर्मोप्लास्टिक

लाभ: गर्मी और प्रकाश का अच्छा प्रतिरोध, अच्छी विश्वसनीयता, उच्च चमक=97%

नुकसान: थोड़ा महंगा सामग्री लागत, खराब ढालापन

ऑपरेटिंग पावर (डब्ल्यू / पीसी): 0.5 - 0.8 डब्ल्यू

ईएमसी - थर्मोसेटिंग

लाभ: गर्मी और प्रकाश का उत्कृष्ट प्रतिरोध, उत्कृष्ट विश्वसनीयता, प्रारंभिक चमक=94.8%

नुकसान: महंगी सामग्री लागत, स्थानांतरण मोल्डिंग

ऑपरेटिंग पावर (डब्ल्यू / पीसी): 0.2 - 1.5 डब्ल्यू

एसएमसी - थर्मोसेटिंग

लाभ: गर्मी और प्रकाश का उत्कृष्ट प्रतिरोध, उत्कृष्ट विश्वसनीयता, सिलिकॉन के साथ अच्छा आसंजन, उच्च चमक=97%

नुकसान: बहुत अधिक महंगी सामग्री लागत, स्थानांतरण मोल्डिंग

ऑपरेटिंग पावर (डब्ल्यू / पीसी): जीजी जीईटी; 1.5 डब्ल्यू

कई इंजीनियर पावर को कम करते हैं (एलईडी चिप के मानक प्रवाह को कम करते हैं), परिणामस्वरूप, प्रत्येक चिप के लुमेन को तदनुसार कम किया जाएगा, कैसे एलईडी रोशनी की समान या उच्च कुल उत्पादन लुमेन है? इसका उपाय चिप्स की मात्रा बढ़ाना है। (नीचे उदाहरण देखें)

उदाहरण के लिए: मानक SMD2835 (0.2W) चिप @ 25LM

10 पीसी मानक SMD2835 (0.2W) चिप एलईडी

पावर: 2 डब्ल्यू

लुमेन: 250LM

अगर हम पावर को आधा कर देते हैं (करंट कम करके): 0.1W प्रति चिप

अब: 10 Pcs लोअर पावर SMD2835 (0.1W) चिप

पावर: 1 डब्ल्यू

लुमेन: 150LM (मानक लुमेन का 60%, आमतौर पर, बिजली के आधे से कम नहीं करता है& मतलब है कि लुमेन का आधा गायब हो गया, क्यों? क्योंकि एलईडी में निचले हिस्से में उच्च चमकदार प्रभावकारिता है।)

अगर हम कम पावर SMD चिप 2835 (0.1W) की मात्रा को 20pcs तक बढ़ाते हैं (प्रत्येक चिप के लिए करंट समान है)

पावर: 2 डब्ल्यू

लुमेन: 300 एलएम

आप आसानी से पाएंगे कि लुमेन अधिक है, हालांकि कुल शक्ति समान है। (क्योंकि प्रकाश दक्षता अधिक है)

लाभ: यह एक ऐसा समाधान है जो अधिकांश इंजीनियर शायद प्रकाश दक्षता में सुधार करने के लिए उपयोग करते हैं।

नुकसान: हालांकि एलईडी रोशनी की लागत तदनुसार अधिक होगी क्योंकि इसमें अधिक मात्रा में चिप्स की आवश्यकता होती है।

नोट: एक ही इनपुट एलईडी ड्राइवर बिजली की आपूर्ति के आधार पर गणना, हम मानते हैं कि बिजली दक्षता समान है।

SMD चिप्स की विशेषताएं:

उच्च चमक

उसी बिजली की खपत के आधार पर, एसएमडी चिप अन्य प्रकार के एलईडी पैकेजों जैसे डीआईपी, उच्च शक्ति, सीओबी और एमसीओबी चिप के बीच उच्चतम चमक पैदा करता है। दूसरे शब्दों में, एसएमडी चिप की प्रकाश दक्षता उच्चतम और सर्वश्रेष्ठ है।

थर्मल प्रबंधन के लिए बेहतर है

एसएमडी चिप बहुत कम गर्मी पैदा करता है जबकि अपेक्षाकृत उच्च आउटपुट लुमेन है, क्योंकि यह कम वोल्टेज और करंट से संचालित होता है। उच्च शक्ति चिप या सीओबी चिप के विपरीत, जो आमतौर पर सिर्फ एक बिंदु पर बहुत अधिक गर्मी पैदा करता है, गर्मी का संचालन करना मुश्किल होता है, एसएमडी चिप को प्रकाश शरीर के बीच अलग से रखा जा सकता है, और कई चिप्स के साथ एक हल्के सतह के रूप में डिजाइन किया जा सकता है ।

एसएमडी चिप थर्मल प्रबंधन में बेहतर प्रदर्शन करता है, जिसके परिणामस्वरूप प्रकाश क्षय की दर काफी कम होती है और प्रारंभिक चमक (आउटपुट लुमेन) लंबे समय तक रहती है।

प्रतिस्पर्धात्मक कीमत

यह कोई संदेह नहीं है कि उच्च शक्ति या सीओबी की कीमत में एसएमडी चिप बहुत कम है, यह एक महत्वपूर्ण कारण है कि अधिक से अधिक एलईडी उत्पाद एसएमडी चिप को अपनाते हैं।

एसएमडी चिप का अनुप्रयोग

आरजीबी क्षमता और एसएमडी चिप की चमक के कारण, इन चिप्स का उपयोग सभी प्रकार की एलईडी रोशनी के लिए बड़े पैमाने पर किया जाता है। कम बिजली वाले एलईडी बल्ब, स्ट्रिप लाइट, कॉर्न लाइट, स्पॉटलाइट, ट्यूब लाइट, पैनल इत्यादि के लिए बनाए जा सकते हैं, जबकि उच्च शक्ति वाले को औद्योगिक रोशनी जैसे हाई बे, ट्रैक लाइट, फ्लड लाइट, स्ट्रीट लाइट आदि के लिए बनाया जा सकता है। ।

SMD चिप आजकल सबसे लोकप्रिय एलईडी प्रकार है। यह आमतौर पर आवासीय और वाणिज्यिक दोनों एलईडी प्रकाश व्यवस्था के उत्पादों में लागू किया जाता है।
